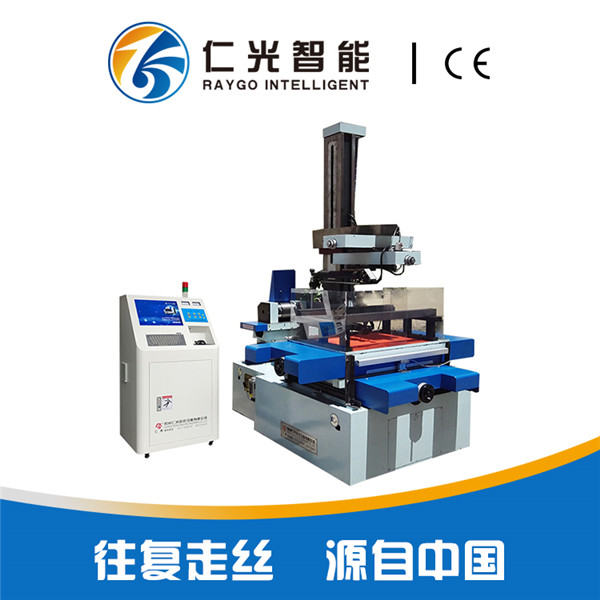

在數控線切割機床上加工有錐度的模具、零件，這時就需要大錐度線切割機床了。那就讓我們進一步了解它吧！大錐度線切割機床由機械、電氣和工作液系統三大部分組成。

機械部分是最為基礎的，其精度直接影響到機床的工作精度，也影響到電氣性能的充分發揮。機械系統由機床床身、坐標工作臺、運絲機構等組成。床床身通常為箱式結構，是提供各部件的安裝平臺，而且與機床精度密切相關。坐標工作臺通常由十字拖板、滾動導軌、絲桿運動副、齒輪傳動機構等部分組成。主要是與電極絲之間的相對運動，來完成對工件的加工。運絲機構是由儲絲筒、電動機、齒輪副、傳動機構、換向裝置和絕緣件等部分組成，電動機和儲絲筒連軸連接轉動，用來帶動電極絲按一定線速度移動，并將電極絲整齊地排繞在儲絲筒上。

電氣部分包括機床電路、脈沖電源、驅動電源和控制系統等組成。機床電路主要控制運絲電動機和工作液泵的運行，使電極絲對工件能連續切割。脈沖電源提供電極絲與工件之間的火花放電能量，用以切割工件。驅動電源也叫驅動電路，由脈沖分配器、功率放大電路、電源電路、預放電路和其它控制電路組成。是提供電源給步進電機供電的專用電源，用來實現對步進電機的控制。控制系統主要是控制工作臺拖板的運動和脈沖電源的放電。

工作液系統一般由工作液箱、工作液泵、進液管、回液管、流量控制閥、過濾網罩或過濾芯等組成。主要作用是集中放電能量、帶走放電熱量以冷卻電極絲和工件、排除電蝕產物等。
